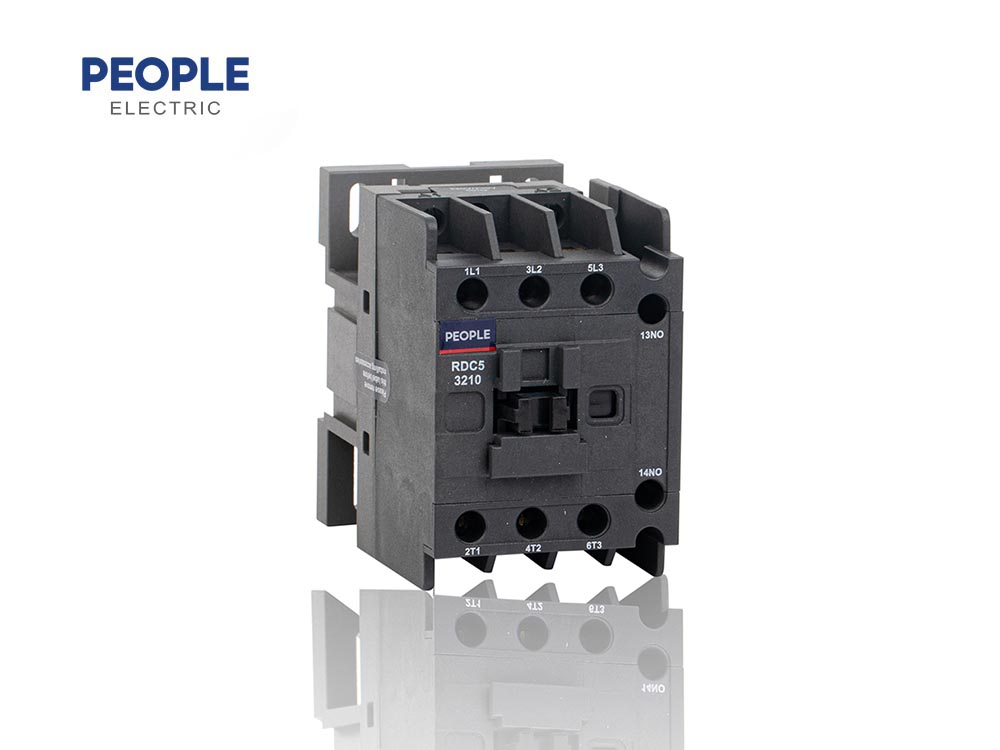

Magnetski izmjenični kontaktor nazivne struje serije RDC5 - Elektromagnetski tip Istaknuta slika

RDC5 serije Nazivna struja Magnetski izmjenični kontaktor - Elektromagnetski tip

AC kontaktor serije RDC5 uglavnom se koristi u strujnom krugu AC 50Hz ili 60Hz nazivnog napona do 690V nazivne struje do 95A za korištenje daljinskog povezivanja i prekida strujnog kruga također se može izravno kombinirati s toplinskim relejem u elektromagnetski pokretač za zaštitu kruga koji možda ima preopterećene operacije.Kontaktor također može biti opremljen priborom kao što je grupa pomoćnih kontakata blok tipa.kontakt za kašnjenje zraka.mehanički mehanizam za blokiranje, itd.za kombiniranje u kontaktor s odgodom, usmjereni kontaktor i starter-delta starter.

Sukladan je standardu IEC/EN60947-4-1.


Preuzmite kao PDF
  • RDC5 serije Nazivna struja Magnetski izmjenični kontaktor - Elektromagnetski tip
  • RDC5 serije Nazivna struja Magnetski izmjenični kontaktor - Elektromagnetski tip
  • RDC5 serije Nazivna struja Magnetski izmjenični kontaktor - Elektromagnetski tip
  • RDC5 serije Nazivna struja Magnetski izmjenični kontaktor - Elektromagnetski tip
  • RDC5 serije Nazivna struja Magnetski izmjenični kontaktor - Elektromagnetski tip
  • RDC5 serije Nazivna struja Magnetski izmjenični kontaktor - Elektromagnetski tip

Pojedinosti o proizvodu

Primjena

Parametri

Uzorci i strukture

Dimenzije

Predstavljanje proizvoda

AC kontaktor serije RDC5 ima 4 razine struje okvira, opcijska struja je od 6A do 95A, a serija povećava dvije nove struje (06A i 38A u usporedbi s CJX2 kako bi se zadovoljili različiti zahtjevi distribucije energije.

Proizvod je prošao nacionalnu certifikaciju CE&CB&CCC, preuzima vodstvo u sličnim proizvodima u industriji i jamči siguran i stabilan rad sustava napajanja.

Značajke

1. Visoka kvaliteta, izdržati analizu

2. Ultra-jaki raspon uvlačenja napona

3. Izvrsna izvedba i ultra-dug vijek trajanja

4.Humanizirani dizajn i praktična instalacija

5. Savršen učinak otpornosti na prašinu, širi opseg primjene

6.Popratni pribor i instalacija

RDC5 serije Nazivna struja Magnetski AC kontaktor - Elektromagnetski tip (9) RDC5 serije Nazivna struja Magnetski AC kontaktor - Elektromagnetski tip (10)

Raspon uvlačenja napona 70%-120%Us

RDC5 serije Nazivna struja Magnetski AC kontaktor - Elektromagnetski tip (1)

Nadmašiti slične proizvode 20%

ff4275c6835c95bdd731af4d8aafc59b1f7c3296.png@w100_h100 RDC5 serije Nazivna struja Magnetski AC kontaktor - Elektromagnetski tip (2)

RDC5 ima gornje i donje priključke za ožičenje tako da korisnik može brže i sigurnije spojiti žice.

Savršen učinak otpornosti na prašinu, primjenjiv u različitim radnim okruženjima.

RDC5 serije Nazivna struja Magnetski AC kontaktor - Elektromagnetski tip (3)

RDC5 serije Nazivna struja Magnetski AC kontaktor - Elektromagnetski tip (4)

Model proizvoda

RDC5-06

RDC5-09

RDC5-12

RDC5-18

RDC5-25

RDC5-32

RDC5-38

RDC5-40

RDC5-50

RDC5-65

RDC5-80

RDC5-95

Broj polova

3 pola

Nazivni izolacijski napon (Ui)V

690

Nazivni radni napon (Ue)V

380/400, 660/690

Konvencionalna struja grijanja (Ith)A

16

20

20

25

32

40

40

50

60

80

110



110



Nazivna struja (le)A

AC-3

380/400V

6

9

12

18

25

32

38

40

50

65

80

95

660/690V

3.8

6.6

8.9

12

18

22

22

34

39

42

49

49

AC-4

380/400V

2.6

3.5

5

7.7

8.5

12

14

18.5

24

28

37

44

660/690V

1

1.5

2

3.8

4.4

7.5

8.9

9

12

14

17.3

21.3

Nazivna snaga (PE)KW

AC-3

380/400V

2.2

4

5.5

7.5

11

15

18.5

18.5

22

30

37

45

660/690V

3

5.5

7.5

10

15

18.8

18.5

30

33

37

45

45

AC-4

380/400V

1.1

1.5

2.2

3.3

4

5.4

5.5

7.5

11

15

18.5

22

660/690V

0,75

1.1

1.5

3

3.7

5.5

6

7.5

10

11

15

18.5

Mehanički život (10000 puta/h)

1200

1000

900

650

Električni život

AC-3 (10000 puta/h)

110

90

65

AC-4 (10000 puta/h)

22

22

17

11

Učestalost rada

AC-3 (puta/h)

1200

600

AC-4 (puta/h)

300

Zavojnica

Rijetki upravljački napon Us(V)

AC 24,36,48,110,127,220/230,240,380/400,415,440

Ulazni napon 50/60HZ V

(0,85-1,1) Nas

Napon otpuštanja 50/60Hz V

(0,2-0,7) Nas

Potrošnja energije zavojnice

Pull-in VA

50

60

70

200

200

Držite VA

6-9 (prikaz, stručni).

6-9.5

6-9.5

15-20 (prikaz, stručni).

15-20 (prikaz, stručni).

Snaga W

1-3

1-3

1-3

6-10 (prikaz, stručni).

6-10 (prikaz, stručni).

Komadi mm²

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

1

2

Terminali

Fleksibilna žica s terminalom mm²

4

2.5

4

2.5

4

2.5

4

2.5

6

4

6

4

6

4

25

10

25

10

25

10

50

16

50

16

Fleksibilna žica bez terminala mm²

4

4

4

4

4

4

4

4

6

6

6

6

6

6

25

16

25

16

25

16

50

25

50

25

Tvrda žica mm²

4

4

4

4

4

4

6

6

6

6

10

6

10

6

25

10

25

10

25

10

50

25

50

25

Moment pritezanja

(N*m)

1.2

1.8

5

9

Odgovarajući tip osigurača

Model

RDT16(NT)-00

Nazivna struja (A)

16

20

20

32

40

50

63

63

80

80

100



125



Odgovarajući toplinski relej

RDR5-25

RDR5-25

RDR5-25

RDR5-25

RDR5-25

RDR5-25 RDR5-36

RDR5-25 RDR5-36

RDR5-93

RDR5-93

RDR5-93

RDR5-93

RDR5-93

Pomoćni kontakti

Može se dodati s pomoćnim kontaktima F4, LA8, kontaktima za kašnjenje zraka tipa LA-D/LA3-D

24

Model br.

6





10:32A i niže, 3 pola + 1NO pomoćni kontakt
01:32A i ispod, 3 pola + 1NC pomoćni kontakt
11:40A i više, 3 pola+1NO+1NC pomoćni kontakti
004:25A i niže, 4NO glavni kontakti
008:25A i niže, 2NO+2NC glavni kontakti

Nazivna radna struja

AC Contactol

26

Model maks Bmax B1maks B2maks Cmax C1max C2max
RDC5-06,09,12,18 74.5 45.5 58 71 82.5 114.5 139.5
RDC5-25,32,38 83 56.5 69 82 97 129 154
RDC5-40,50,65 127.5 74.5 88 101 117 148.5 173.5
RDC5-80,95 127.5 85.5 99 112 125.5 157 182
Bilješka: B1max=sklopnik+LA8;B2max=sklopnik+2×LA8;C1max=sklopnik+F4;C2max=sklopnik+LA2(3)D
Model a b c d e f
RDC5-06,09,12,18 35 50/60 - - - -
RDC5-25,32,38 40 50/60 - - - -
RDC5-40,50,65 - - 105 40 100/110 59
RDC5-80,95 - - 105 40 100/110 67

Normalno radno stanje i stanje instalacije

3.1 Temperatura okoline: +5 ℃ ~ +40 ℃ prosječna temperatura unutar 24 sata ne prelazi +35 ℃

3.2 Nadmorska visina: ne prelazi 2000 m

3.3 Atmosferski uvjeti: kada je najviša temperatura +40 ℃, relativna vlažnost ne prelazi 50%; može dopustiti relativno visoku vlažnost kada je na relativno niskoj temperaturi, za

primjer.doseže 90% kada je na +20 trebalo bi izvršiti mjerenje kada ima

došlo je do kondenzacije zbog varijacije temperature.

3.4 Stupanj onečišćenja:3

3.5 Kategorija ugradnje:l

3.6 Položaj ugradnje: radijent površine planine prema okomitoj površini ne prelazi +5°

3.7 Udarci i vibracije: proizvod treba instalirati i koristiti na mjestima bez vidljivog udara trešnje i vibracija.
